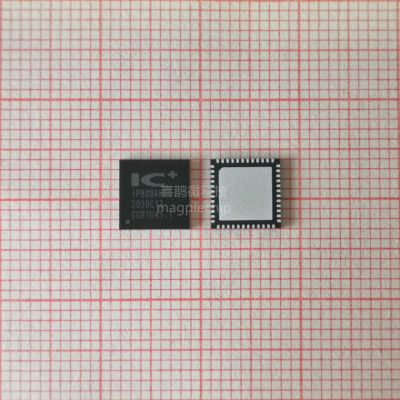

| 品牌：IC+ | 型号：IP808AR | 类型：其他IC |
| 封装：QFN48 | 批号：2021+ |
一般描述
IP808AR是一款8端口PSE (Power Sourcing Equipment)控制器IC，用于PoE (Power over Ethernet)系统。它将电源、模拟电路和逻辑电路集成到一个芯片中，可用于中跨和端点PSE应用。
IP808AR满足IEEE 802.3AF-2003的所有要求，如多点电阻检测、PD分类、直流断开和中跨回退。它还满足所有IEEE 802.3AT-2009要求，如双事件分类和每个端口提供36W。
IP808AR包括内部温度监测和热保护，以防止结过热。3.3V稳压器是内置支持外部设备。集成多个IP808AR构成8 × N端口PSE系统，通过I2C总线采集每个IP808AR的PD电源状态，支持全局电源管理。
管理交换机主机具有通过I2C总线与IP808ARs通信的选项，用于PSE管理活动。光耦合器可实现主机与IP808ARs之间的电隔离，以进行信号通信。
特性
符合IEEE 802.3AF-2003和802.3AT-2009标准
单路直流电源电压输入(45~57V)
引脚兼容IP808
温度范围广:-40°C~+85°C
提供8个独立电源接口
内置功率场效应晶体管
0.1 r上嵌入
内置总电流限制，智能电源管理。
I2C总线可访问多达8个IP808AR设备
对每个端口进行连续系统监控
每个端口独立的系统参数设置
热监测和保护
内置3.3V调节器用于外部设备
内置上电复位
配置:(1)30W × 8接口
内置led控制多端口使用
内置的EEPROM接口用于哑应用程序
低功耗
直接或移位过载LED
H/W ALT_A/ALT_B模式设置
包装和操作温度48引脚(7mmx7mm) QFN， -40~85°C
